Базовая 4-х диапазонная антенна KB2/ K730V

Базовая 4-х диапазонная антенна KB2/K730V
   KB2/K730V это 4-диапазонная дипольная антенна V-образного типа, предназначенная  для эффективной работы на диапазонах 7мГц 14 мГц, 21 мГц и 28 мГц.

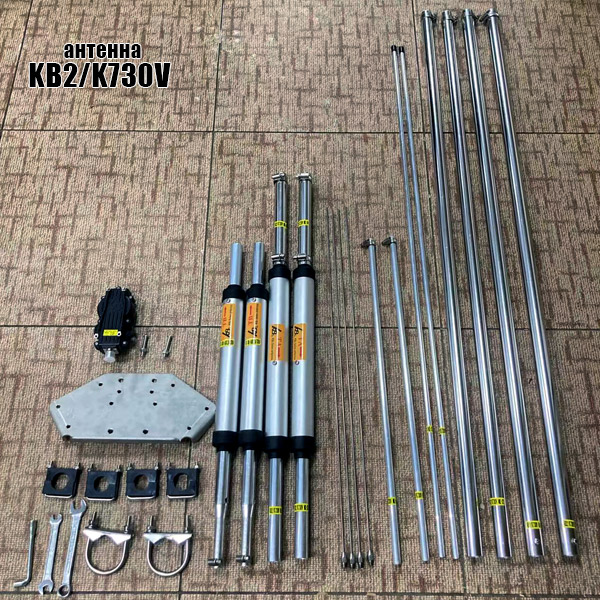

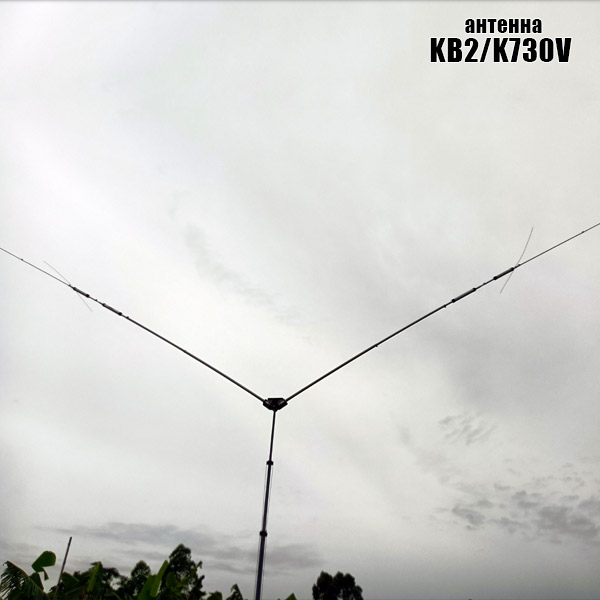

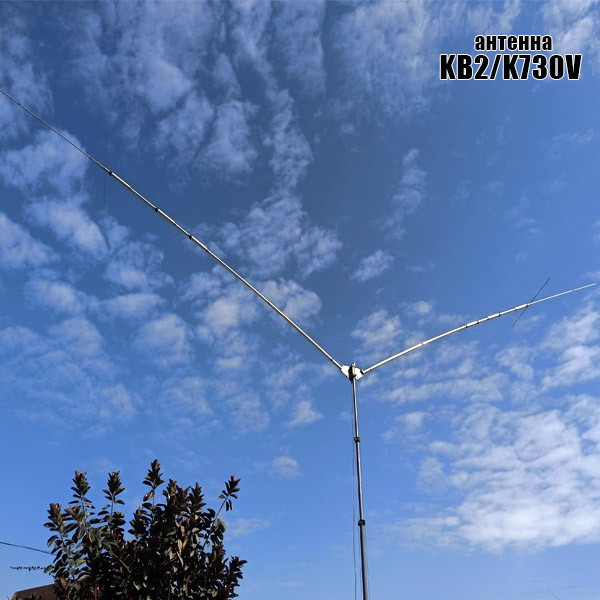

   Главная особенность антенны это небольшие размеры, позволяющие устанавливать антенну в условиях ограниченного пространства, что  очень удобно на дачах, небольших крышах и в поездках.  Для установки антенны требуется мачта (труба) высотой от 3-х м и выше. Антенне не требуются противовесы, а при наличии простейшего поворотного устройства ориентация на корреспондента даёт прирост сигнала около 2-х баллов по S-метру. При этом диаграмма направленности близка к круговой в виде двух восьмёрок одна из которых имеет горизонтальную , а другая вертикальную поляризацию, что позволяет уверенно проводить радиосвязи как со станциями ближней так и дальней зоны.

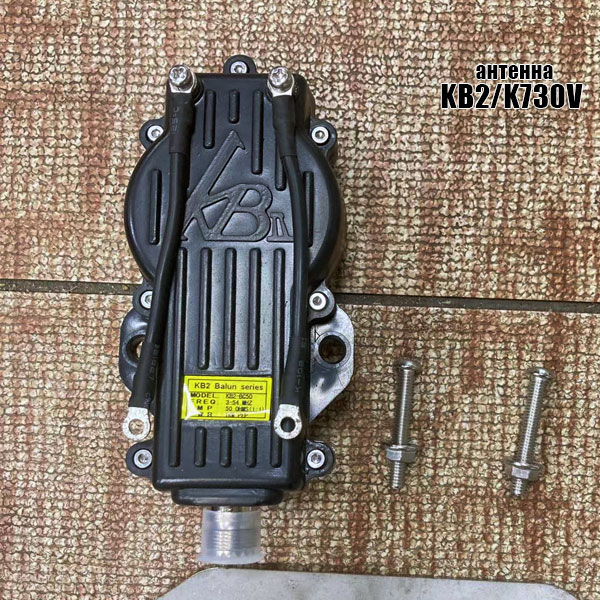

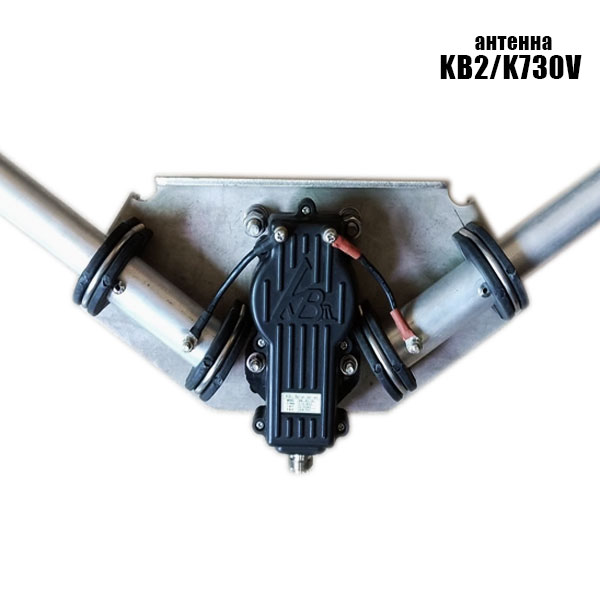

   После нескольких модификаций и дополнений характеристики антенны показывают очень хороший результат.  Влияние высоты монтажа на сопротивление сведено к минимальным значениям. Тест показал хорошие результаты на высоте 3 метра, однако рекомендуемая рабочая высота все же составляет не менее 5 метров. Все водонепроницаемые элементы изготовлены на основе силиконовой резины 45а. Металлические элементы изготовлены на высокоточном токарном ЧПУ станке. Оригинальная конструкция стальной пластина и балуна упрощает сборку конструкции антенны. А U-образный зажим позволяет реализовать быструю сборку и установку антенны. Общий вес антенны при этом меньше 6 кг, а длина одного плеча составляет меньше 5 м. Поддерживаемая мощность на диапазоне 10-20 м до 1,5 кВт и 40 метров до 1 кВт.
   Питание антенны осуществляется  по одному коаксиальному кабелю, однако каждый диапазон настраивается индивидуально по наименьшему КСВ на выбранном диапазоне.

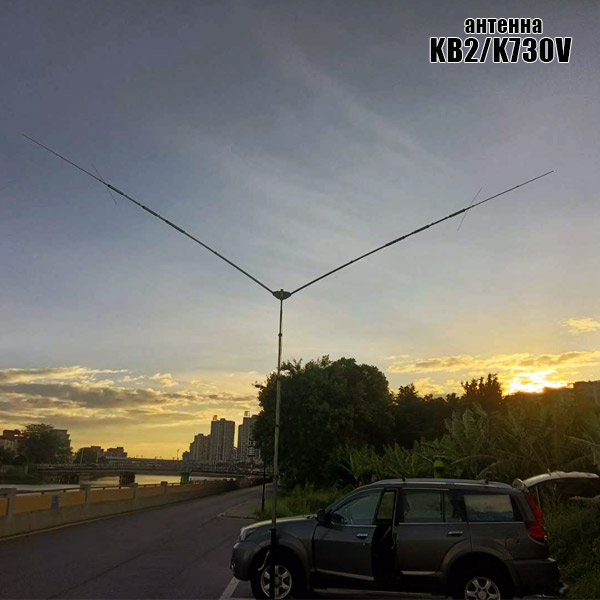

   Поскольку антенна KB2/K730V легка, компактна, легко собирается и разбирается, то ее можно использовать не только в качестве стационарной базовой антенны, но и во время путешествий в качестве полевого походного варианта.

Технические характеристики:
Диапазон используемых частот: 7/14/21/28 МГц
Полная длина: 9,7 м (длина одного плеча 4,85 м)
Максимальная рекомендуемая мощность: 1500 Вт (10-20 м), 1000 Вт (40 м)
Импеданс антенны: 50 Ом
КСВ: не хуже 1.5
Эффективная высота монтажа: не менее 5 м　

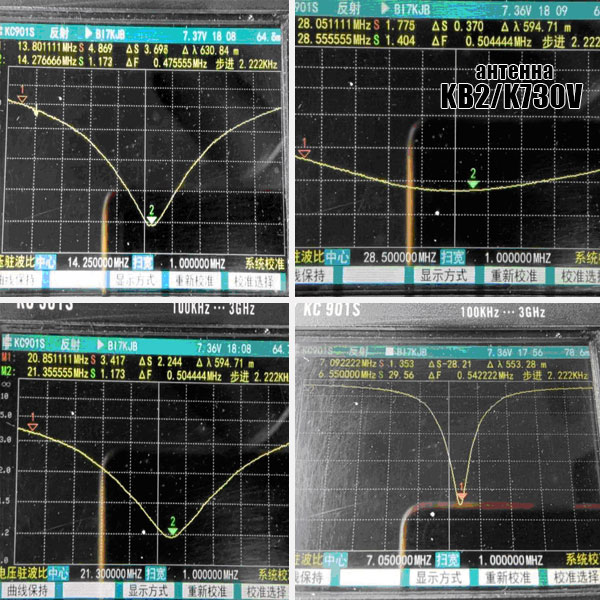

Полоса пропускания: 40 м: 150 кГц / 20 м: 450 кГц / 15 м: 800 кГц / 10 м: 1000 кГц
Номинальная ветровая нагрузка: 17-20 м/с
Тип разъёма антенны: SL16-K
Вес в упаковке: около 6,5 кг
Размер упаковки: 13x13x120 см
Диаметр мачты 40-50 мм (<50 мм)

Ссылка на скачивание инструкции по сборке (ENG).
