Несимметричный диполь EDC-750
-
4 960 руб.
-
4 960руб.
Несимметричный диполь EDC-750 (7-14-28-50 Мгц)

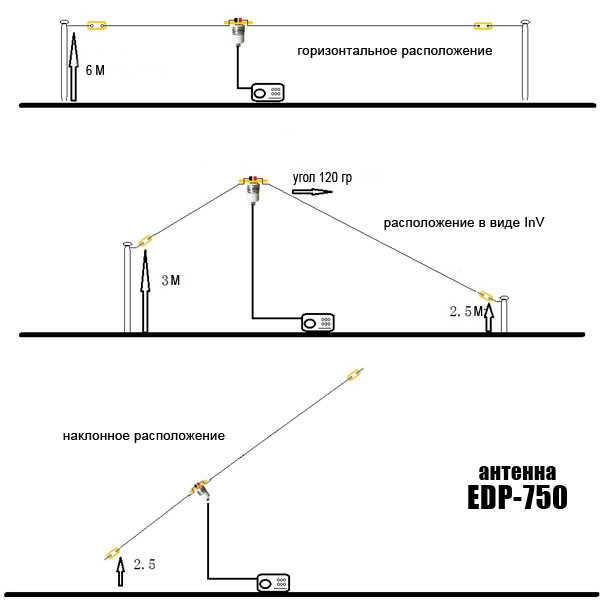

Антенна EDC-750 представляет собой четырех диапазонный несимметричный диполь. Его простота и универсальность позволяют использовать данную конструкцию в трех вариантах:
- в виде горизонтального диполя (высота подвеса не менее 6 м)
- в виде In V c верхней точной подвеса не менее 6 м
- в виде наклонного в пространстве диполя.

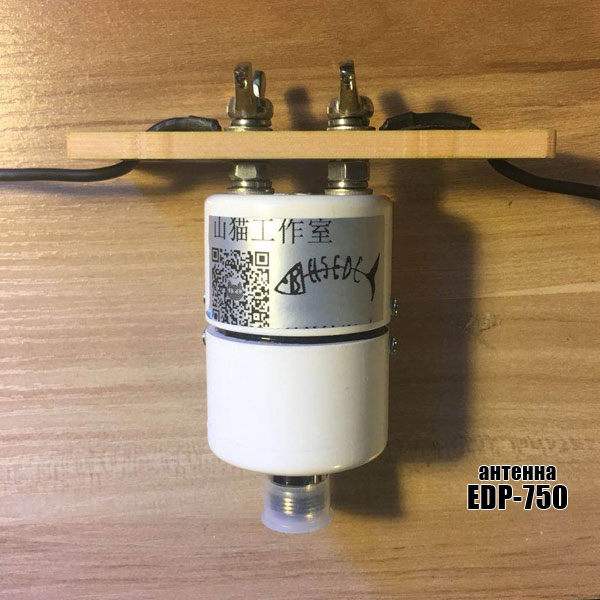

Заявленный КСВ, при правильной настройке длины, высоты и угла между полотнами, составляет не хуже 1,6 на всех заявленных диапазонах. Для согласования с фидером, антенна имеет в комплекте согласующий трансформатор типа Balun с коэффициентом 1:4, оснащенный 50 ом гнездом типа SO-239.
Технические характеристики:
Тип антенны: Dipole
Рабочие диапазон: 7, 14, 28, 50 Мгц
КСВ: 1,2-1,7
Импеданс: 50 Ом
Тип разъема: SO-239
Максимальная мощность : 200 Вт
Длина антенны: 20,5 м
Масса антенны: 1,6 кг

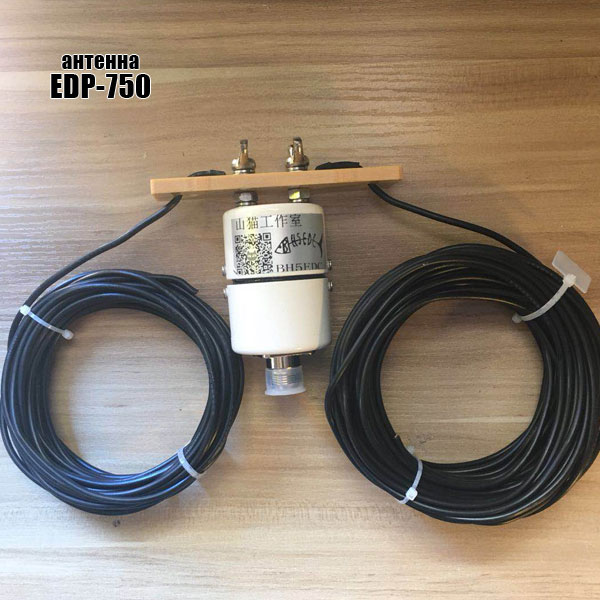

Материал излучателя: медный канатик в ПВХ изоляции

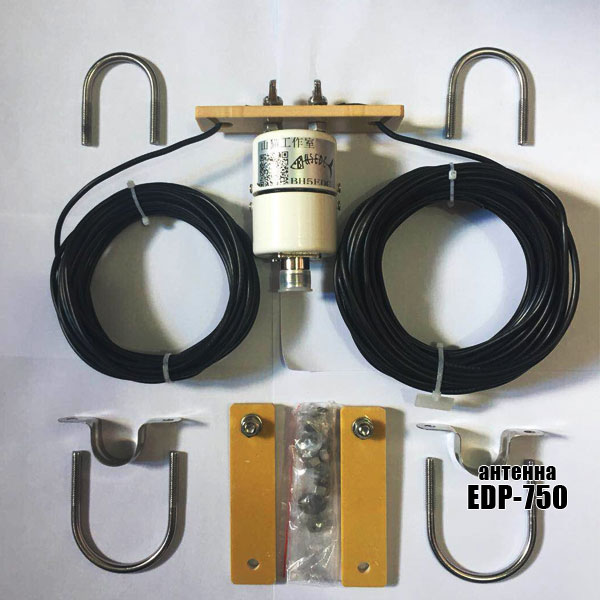

Комплектность:
- балун,
- 2 вибратора,
- три изоляционных пластины,
- два изолятора,
- два U-образных зажима с гайками
